徐州鑫友工控科技發展有限公司消防電動裝置獲防爆合格證
徐州鑫友工控科技發展有限公司
防爆電動裝置（開窗機）及防爆控制裝置（控制箱） 說 明
防爆電動開窗器
一、防爆開窗機
1、防爆螺桿開窗機合格證含義說明
產品名稱：消防電動裝置
型號規格：CH
防爆標簽：ExdⅡCT4Gb
認證機構：南陽防爆電氣研究所
防爆標簽含義說明：
（1） ExdⅡCT4Gb
Ex——表示設備為防爆電氣設備。
D——隔爆型。
Ⅱ—?除礦井以外的場合（例如：工廠）使用的電氣設備（Ⅰ為煤礦井下用電設備）。
C——防爆級別（防爆能力分為A、B、C三個等級）。
T——溫度組別（T1～T6，分別對應450℃/300℃/200℃/135℃/100℃/85℃），說明該設備的
***表面允許溫度。
Gb——設備保護等級。爆炸性氣體環境用設備，具有“高”的保護等級，在正常運行或預期故障條件下不是點燃源。
（2） 此防爆等級簡稱CT4，為隔爆型廠用電機，適用于除煤礦、井下之外的幾乎所有其他爆炸性氣體環境。適用于氣體危險區域1區（在正常運行時可能出現爆炸性氣體混合物的環境）和2區（在正常運行時不可能出現爆炸性氣體混合物的環境或及時出現也僅是短時存在的爆炸性氣體混合物的環境），更高覆蓋一些不易常見，極易容易爆炸的氣體，***表面溫度不超過135℃。

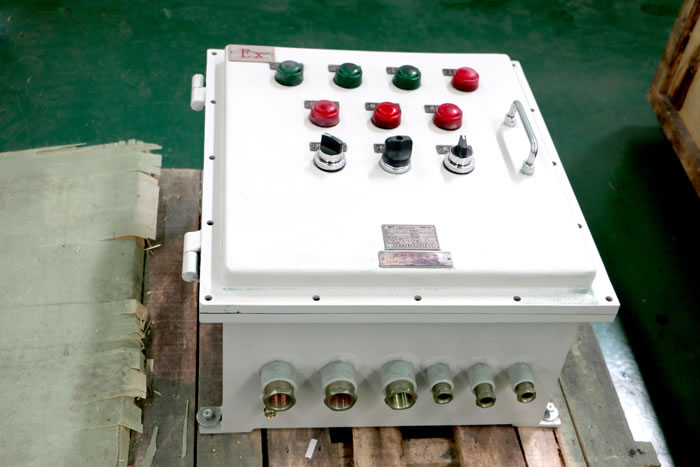

防爆控制箱

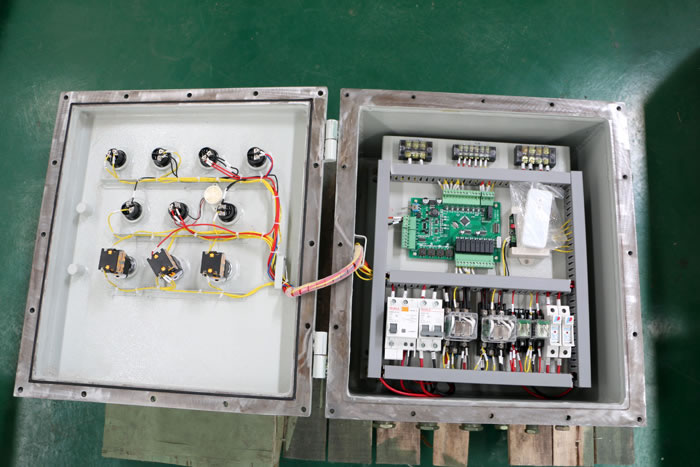

防爆控制箱
開窗機參數
表（一）
|
電壓 |
DC24V |
|
功率 |
26W/34W |
|
推拉力 |
600N |
|
運行速度 |
4.5mm/s、10mm/s |
|
行程 |
1000mm可定制 |
|
外形尺寸 |
Φ38*（行程s+260）±5mm |
|
防護等級 |
IP65 |
|
防爆標志 |
ExdⅡCT4Gb |
表（二）
|
電壓 |
DC24V |
|
功率 |
34W/43W |
|
推拉力 |
1000N/1500N |
|
運行速度 |
5mm/s、10.5mm/s |
|
行程 |
1000mm可定制 |
|
外形尺寸 |
Φ45*（行程s+330）±5mm |
|
保護等級 |
IP65 |
|
防爆標志 |
ExdⅡCT4Gb |
防爆控制箱
1、防爆控制箱合格證含義說明
產品名稱：防爆電氣控制柜（南陽盛通防爆電機電器有限公司）
型號規格：BXK51-400 660/380/220V 50Hz 400A
防爆標志：ExdⅡBT4Gb/ExtDA21 IP66 T130℃
產品標準：Q/ST001-2016
認證機構：***防爆電氣產品質量監督檢驗中心（南陽）
防爆控制箱參數
表（三）
|
電壓 |
輸入AC220V，輸出DC24V |
|
功率 |
400W/800W/1440W/1920W |
|
外接設備（可選） |
手動開關、煙霧感應、手報、遙控開關等 |
|
外形尺寸 |
460mm * 500mm * 280 mm |
|
防護等級 |
IP66 |
|
防爆標志 |
ExdⅡBT4Gb |
